Transformador de corrente enrolado 300/5a

Fornecendo componentes eletrônicos e passivos de qualidade e padrão feitos pelo cliente, transformador de corrente enrolado 300/5a e produtos de solução, a Fullstar Electronics é um fabricante e fornecedor líder de transformador de corrente enrolado 300/5a na China. bem-vindo ao transformador de corrente enrolado em eletrônicos por atacado 300/5a de nossa fábrica.

⚡ O que é um transformador de corrente enrolado?

Um transformador de corrente enrolado é um tipo de transformador de instrumento usado para medir corrente alternada (CA). Ao contrário de um TC do "tipo-barra" ou do "tipo{2}}janela" (que não possui enrolamento primário e depende do condutor principal que passa por ele), um TCTC primária da feridatem seu próprio enrolamento primário físico.

O condutor primário é enrolado em torno do núcleo magnético, e esse conjunto fica permanentemente encerrado dentro do invólucro do TC.

🔢 Compreendendo a relação “300/5A”

A especificação300/5Adefine a taxa de transformação do dispositivo:

• Corrente Primária (300A):Quando 300 Amperes de corrente fluem através do circuito primário (a linha de alta-corrente), o transformador está operando em sua capacidade nominal total.
• Corrente Secundária (5A):O CT reduz essa enorme corrente de 300 A para 5 Amperes padronizados e seguros.
• Propósito:Isso permite que amperímetros, medidores de energia e relés de proteção padrão,-que geralmente são projetados para suportar apenas até 5 A-monitorem com segurança um sistema elétrico-de alta potência.

⚙️ Principais recursos e características

1. Alta precisão em baixas correntes:

Como o enrolamento primário é fisicamente enrolado em torno do núcleo (geralmente com múltiplas voltas), os TCs enrolados geram um campo magnético mais forte do que os TCs do tipo janela. Isso os torna altamente precisos, especialmente quando a corrente de carga é inferior a 300A nominal.

2.Construção:

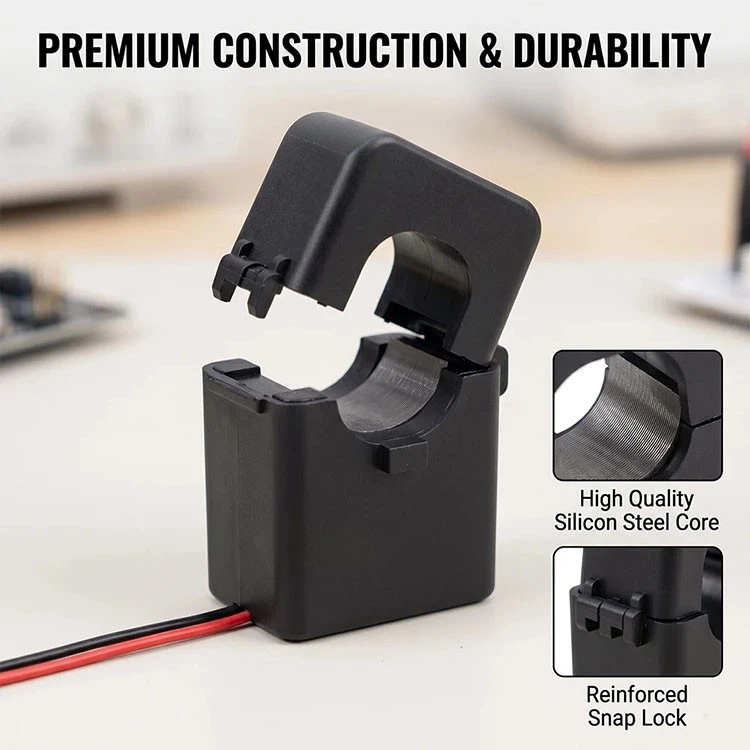

Eles normalmente consistem em um núcleo de aço silício laminado ou um núcleo toroidal, com fios de cobre isolados servindo como enrolamentos primário e secundário.

3. Isolamento de segurança:
O CT isola eletricamente os instrumentos de medição da linha primária de alta-tensão, protegendo tanto o equipamento quanto os operadores.

4. Classificação de carga:
Esses TCs são projetados para acionar cargas específicas (chamadas de "carga"), geralmente expressas em VA (Volt-Amperes), como 2,5VA, 5VA ou 10VA.

🛠️ Aplicativos comuns

Os TCs enrolados com relação 300/5A são amplamente utilizados na distribuição de energia industrial e comercial para:

• Medição de Energia:Conectando-se a medidores de kWh para calcular o uso de eletricidade para faturamento.
• Amperímetros para montagem em painel:Fornecendo uma exibição visual do consumo atual nos painéis de controle.
• Relé de proteção:Alimentação de dados de corrente para relés de sobrecarga para desarmar disjuntores em caso de falha.

⚠️ Nota importante de segurança:Nunca deixe o lado secundário (os terminais de saída 5A) de um transformador de correntecircuito-abertoenquanto a linha primária está energizada. Fazer isso pode induzir tensões perigosamente altas que podem danificar o isolamento ou causar choque elétrico. Sempre provoque curto-circuito nos terminais secundários se o medidor for removido.
