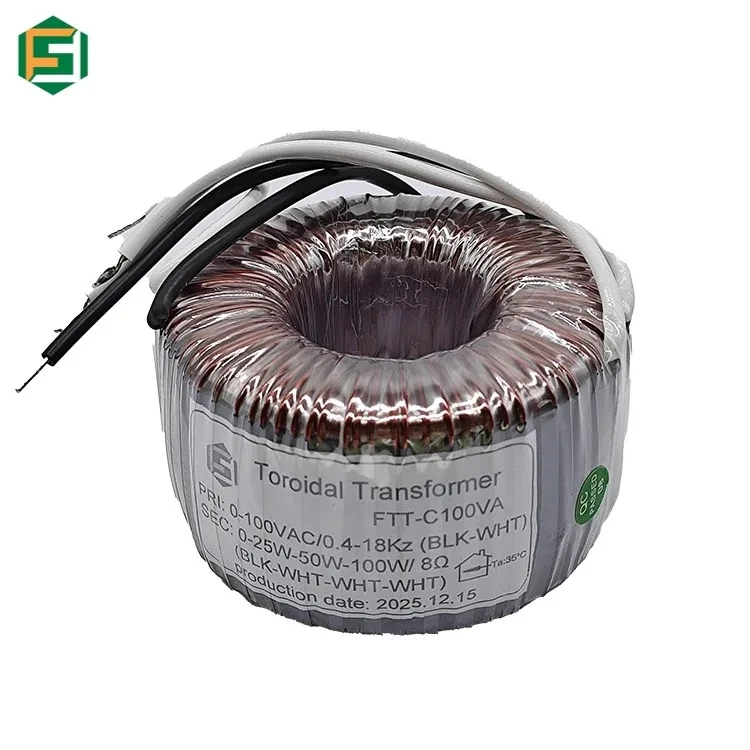

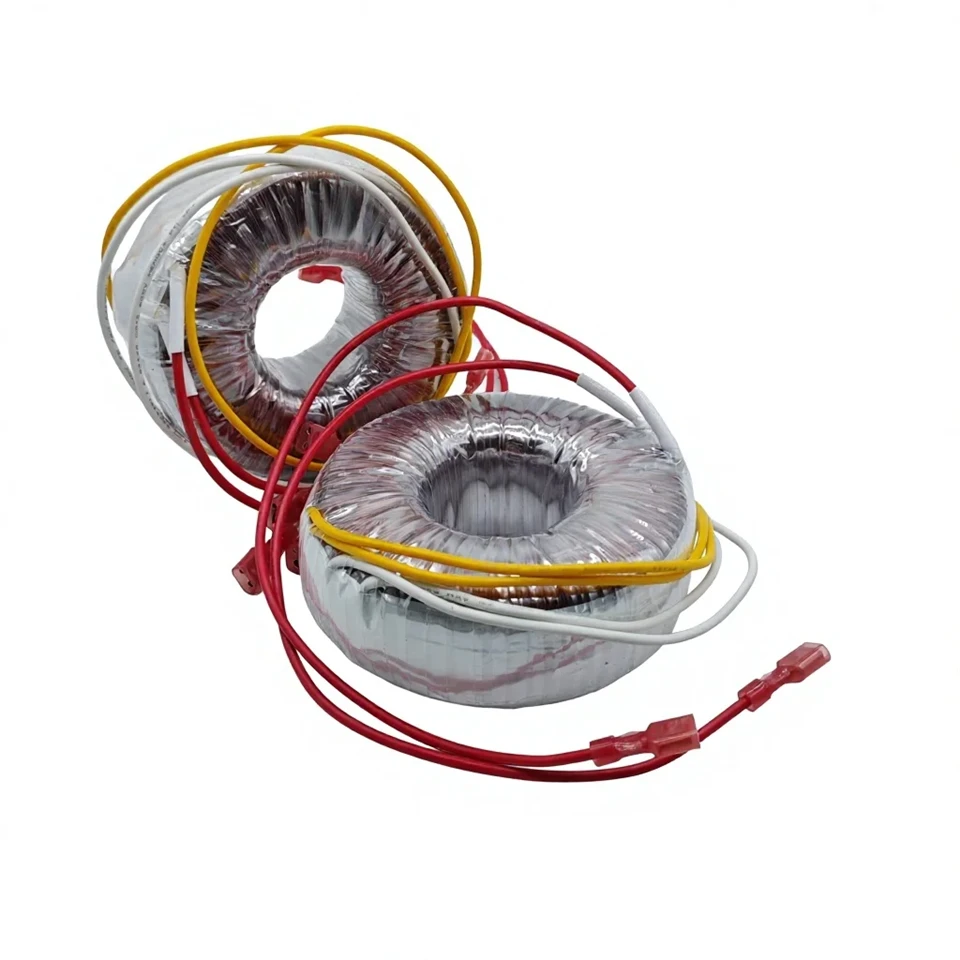

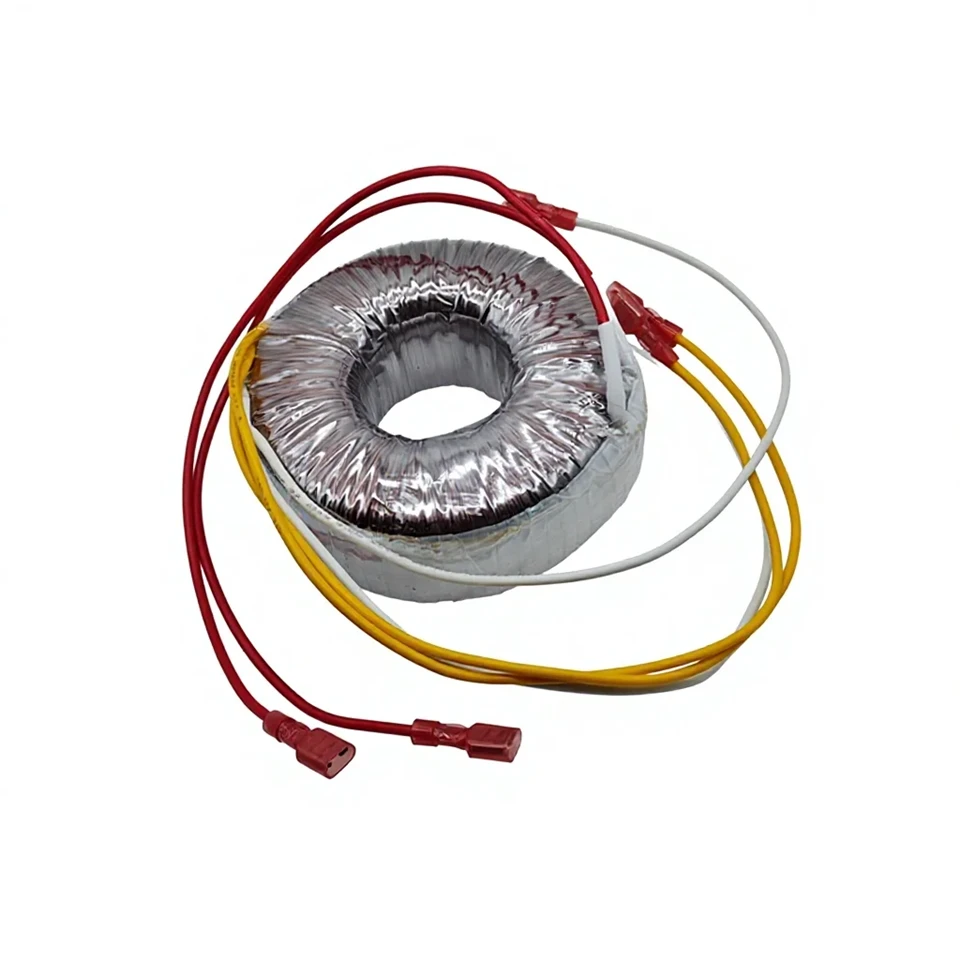

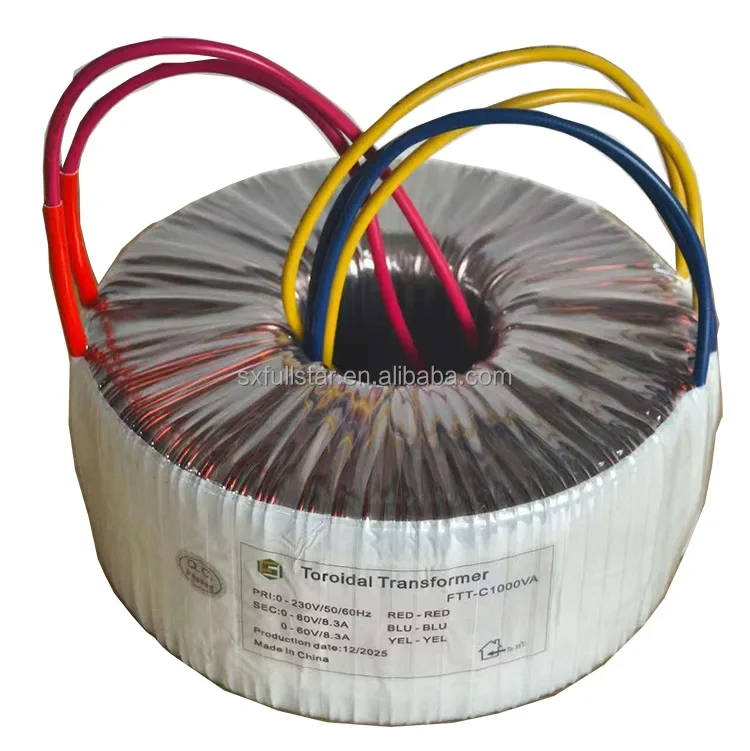

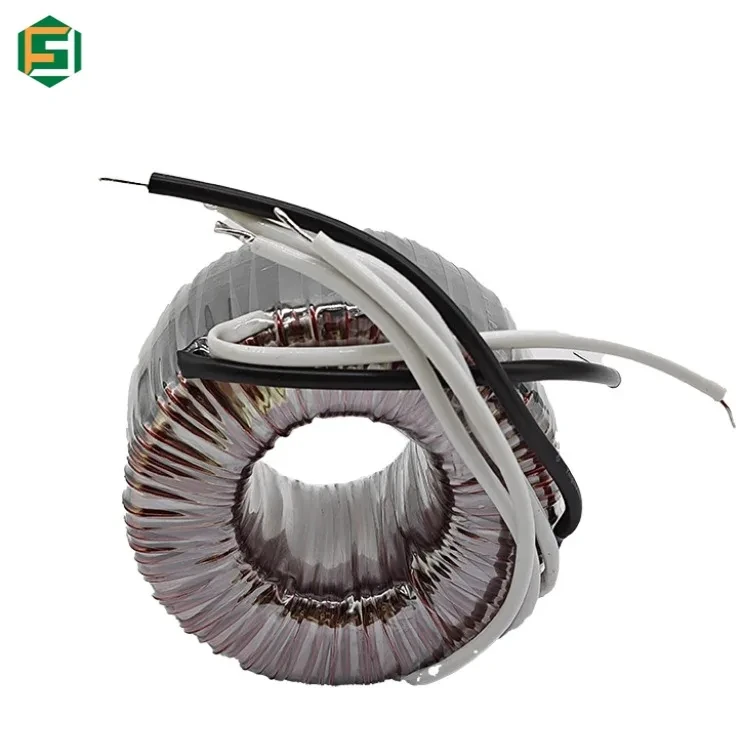

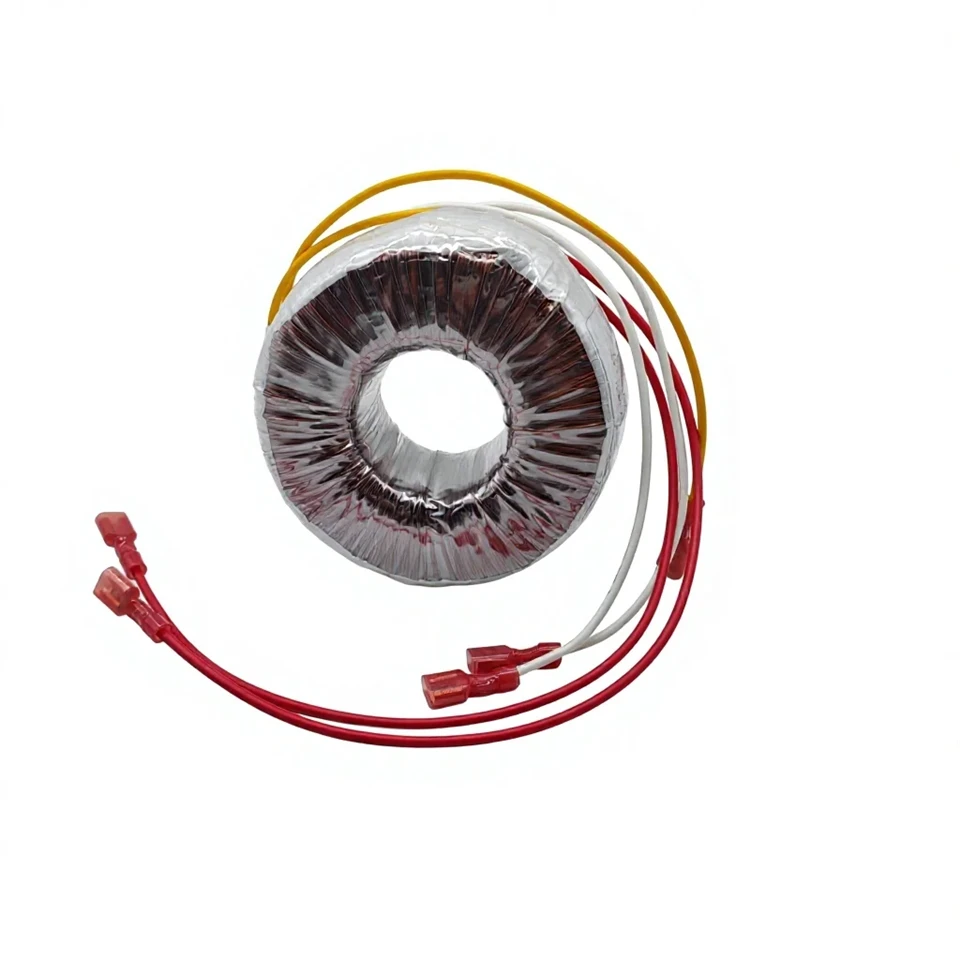

Transformador toróide para amplificador de áudio

Fornecendo transformador toroidal de componentes eletrônicos e passivos de qualidade e padrão-fabricados pelo cliente para amplificadores de áudio e produtos de solução, a Fullstar Electronics é um dos principais fabricantes e fornecedores de transformadores toróides para amplificadores de áudio na China. bem-vindo ao transformador toróide eletrônico por atacado para amplificador de áudio de nossa fábrica.

Um transformador toroidal é amplamente considerado o "coração" dos amplificadores de áudio de alta-fidelidade (Hi-Fi). Seu núcleo de aço silício exclusivo, contínuo e contínuo fornece um caminho magnético fechado que oferece vantagens significativas em relação aos transformadores EI (laminados) tradicionais. Aqui está uma introdução detalhada ao transformador toroidal e seu papel crítico na amplificação de áudio:

1. Interferência eletromagnética (EMI) ultra-baixa e fluxo parasita

O núcleo magnético-de circuito fechado de um transformador toroidal confina quase todo o fluxo magnético dentro do próprio núcleo. Este projeto reduz drasticamente os campos magnéticos dispersos, emitindo apenas uma fração da EMI em comparação com um transformador EI. Para amplificadores de áudio-de alto ganho, isso significa um risco significativamente reduzido de captar interferências-relacionadas à energia, resultando em um fundo excepcionalmente silencioso (frequentemente chamado de "fundo preto") e permitindo que detalhes musicais sutis brilhem sem o irritante zumbido da rede elétrica de 50 Hz/60 Hz.

2. Operação mecânica praticamente silenciosa

Os transformadores EI tradicionais geralmente produzem um "zumbido" audível devido à alternância de forças magnéticas que atuam nas lacunas entre suas laminações empilhadas. Em contraste, um transformador toroidal apresenta um núcleo contínuo sem entreferros e seus enrolamentos são firmemente ligados sob tensão constante (geralmente encapsulados em resina). Esta estrutura altamente simétrica e rígida suprime eficazmente a magnetostrição (a principal causa da vibração mecânica), garantindo uma operação praticamente silenciosa e evitando que ruídos mecânicos contaminem o sinal de áudio.

3. Alta eficiência e baixa perda de energia

Como o núcleo toroidal é contínuo e não possui entreferros, ele requer uma corrente de magnetização muito menor e apresenta perda mínima de histerese. Além disso, o acoplamento estreito entre os enrolamentos primário e secundário reduz a indutância de vazamento e a perda de cobre. Como resultado, os transformadores toroidais normalmente atingem eficiências elétricas de 95% ou mais, enquanto os transformadores EI geralmente atingem no máximo cerca de 90%. Essa alta eficiência se traduz em menos desperdício de calor, operação mais fria e mais energia CA disponível para acionar os alto-falantes de forma dinâmica.

4. Resposta Transitória Superior

A música é altamente dinâmica, exigindo explosões repentinas de energia para impactos como batidas de bateria ou crescendos orquestrais. A baixa indutância de fuga e o alto acoplamento magnético de um transformador toroidal permitem que ele responda quase instantaneamente a mudanças rápidas na corrente de carga. Ele pode fornecer potência massiva com queda mínima de tensão durante picos dinâmicos, garantindo controle rígido de graves, separação precisa de instrumentos e distorção excepcionalmente baixa.

5. Tamanho compacto e flexibilidade de design

Para uma determinada capacidade de potência, um transformador toroidal é significativamente menor e mais leve (geralmente cerca de 50%) do que um transformador EI equivalente. Esse perfil-de economia de espaço é altamente valorizado no design moderno de amplificadores. Além disso, os fabricantes podem facilmente enrolar múltiplas bobinas secundárias em um único toróide para fornecer tensões independentes e isoladas para diferentes estágios (por exemplo, fontes separadas para o estágio de saída, circuitos de pré-amplificador e displays digitais), tudo isso mantendo uma área compacta. A montagem-do furo central também permite um posicionamento versátil dentro do chassi.

⚠️ Considerações importantes de design

Embora os transformadores toroidais sejam a escolha premium para áudio, eles vêm com considerações de engenharia específicas:

Corrente de irrupção:Devido à resistência extremamente baixa dos enrolamentos e à falta de entreferro, os transformadores toroidais podem consumir uma enorme corrente de partida quando são ligados pela primeira vez. Amplificadores de alta-qualidade devem incorporar circuitos de-partida suave ou limitadores de corrente de partida para proteger os componentes do transformador e do retificador.

Custo:O processo de fabricação requer máquinas de enrolamento especializadas e mão de obra precisa, tornando a produção de transformadores toroidais mais cara do que os tipos EI padrão. É por isso que eles são encontrados predominantemente em equipamentos de áudio de-a{2}}alta{3}}qualidade.

Dependência do sistema:Embora um transformador toroidal forneça uma base excepcional, ele não é uma solução mágica. O desempenho geral do áudio ainda depende muito da qualidade dos retificadores, dos capacitores de filtro e do próprio design do circuito do amplificador.

Concluindo, o transformador toroidal é um componente indispensável em áudio-de alta qualidade. Ao fornecer potência limpa, estável e com baixo-ruído, ele garante que o amplificador possa reproduzir música com a máxima fidelidade, dinâmica e clareza.
