O que é um resistor de filme de carbono?

O que é um resistor de filme de carbono?

Os resistores de filme de carbono são resistores de forma fixa. Eles são construídos a partir de um suporte de cerâmica com uma fina película de carbono puro ao seu redor, que funciona como material resistivo.

Vantagens e desvantagens

Os resistores de filme de carbono são uma melhoria significativa na composição do carbono. No entanto, em comparação com o filme metálico e o filme de óxido metálico, a faixa disponível comercialmente diminui constantemente. Os filmes de metal e óxido não são mais caros de produzir e têm propriedades melhores em geral.

Aplicações de resistores de filme de carbono

O uso típico de resistores de filme de carbono é em aplicações de alta tensão e temperatura. As temperaturas de operação são de 15 kV com uma temperatura nominal de 350 ° C. Exemplos são fontes de alimentação de alta tensão, radar, raios-x e laser.

Fabricação

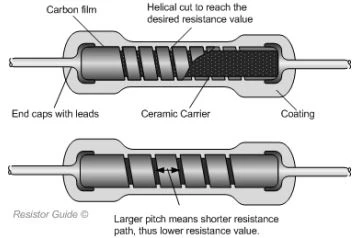

Resistores de filme de carbono são feitos com um processo de deposição. A alta temperatura e sob alta pressão, um suporte de cerâmica é mantido em gás hidrocarboneto. O gás (metano ou benzeno) é trincado a uma temperatura de 1000 ° C. O carbono cristalino é depositado piroliticamente no substrato cerâmico. Devido à distribuição precisa da grafite pura sem ligação, esses resistores de carbono apresentam baixo ruído. O valor de resistência desejado pode ser obtido escolhendo a espessura correta da camada e cortando uma forma espiral na camada de carbono. O corte helicoidal no filme aumenta o comprimento do caminho atual. Ao diminuir o passo da hélice, o comprimento do caminho resistivo aumenta e, com isso, o valor da resistência aumenta. Além disso, ajustando o corte da espiral, o resistor pode ter uma precisão mais alta do valor da resistência. Os valores de tolerância típicos para resistores de filme de carbono são 2, 5, 10 e 2 0%.

Devido ao uso de carbono puro, o resistor de filme de carbono tem um coeficiente de temperatura negativo mais alto que a composição de carbono. O coeficiente de temperatura resistivo está entre 2. 5 × 10 ^ - 4 Ω / ° C e -8 × 10 ^ - 4 Ω / ° C. Além disso, esse tipo de resistor é protegido contra influências químicas com um revestimento de silicone. Este tipo de resistor é amplamente utilizado em eletrônicos. Portanto, é importante notar que os resistores pequenos têm uma capacidade de aproximadamente 0. 5 pF. A auto-indução é de cerca de 0. 01 μH para resistores sem cortes e até vários μH para resistores de corte em espiral. Esses resistores estão disponíveis em valores entre 1 {- 10 '000 MΩ e têm uma potência nominal de 1 / 16, ⅛, ¼, ½, {{11} } ou 2 watt.
