o que é um transformador planar?

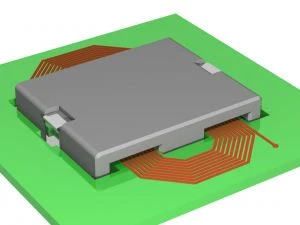

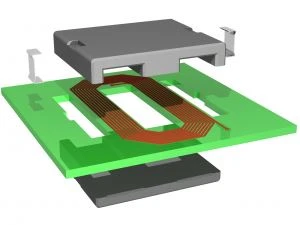

Um transformador plano é essencialmente um transformador que usa enrolamentos planos, geralmente em uma placa de circuito impresso, em vez de fio de cobre para formar as bobinas. A construção do PCB cria um formato diferente que oferece algumas vantagens exclusivas e algumas compensações.

Quais são as vantagens dos transformadores planos?

O fator de forma dos transformadores planos oferece várias vantagens, incluindo:

1. Perfil baixo - os enrolamentos são planos, permitindo uma janela de enrolamento mais curta. Isso também pode significar que o núcleo pode ser projetado para uma área de seção transversal maior e maior área de superfície na parte superior e inferior para facilitar a remoção de calor do transformador.

2. Excelente repetibilidade de construção - os enrolamentos de PCB são muito repetíveis, o que torna os efeitos parasitários, como indutância de vazamento e capacitância de entrelaçamento, mais previsíveis e repetíveis.

3. Alto isolamento - A construção do PCB permite maior isolamento entre as camadas do enrolamento.

4. Alta eficiência (tipo 99% +), em uma forma compacta e leve.

Quais são alguns dos trade-offs dos transformadores planares?

Os transformadores planares oferecem vários benefícios em relação aos transformadores de formato tradicional, mas existem algumas desvantagens:

1. O PCB ocupa mais da janela de enrolamento, limitando o número total de voltas que podem caber em um pacote específico. Por esse motivo, os transformadores planos são geralmente escolhidos para aplicações de transformadores de alta frequência (GG gt; 100kHz) porque, conforme a frequência aumenta, o número de voltas em cada enrolamento geralmente diminui.

2. Maior capacitância entre enrolamentos: como os enrolamentos são traços de PCB planos, a capacitância de uma camada para a próxima pode ser maior do que os transformadores tradicionais.

3. É necessário um maior investimento inicial em ferramentas para dispor todos os enrolamentos em várias camadas de PCB. Os materiais do pacote do transformador padrão estão prontamente disponíveis e versões personalizadas podem ser enroladas facilmente. Transformadores planos geralmente requerem cargas de configuração de PCB e, portanto, transformadores planos personalizados são menos comuns.

Quais são algumas das aplicações dos transformadores planares?

Na eletrônica de potência, há uma demanda cada vez maior por maior eficiência e densidade de potência. Além disso, é desejável que o magnetismo de alta frequência seja o menor possível e integrado a circuitos e dispositivos eletrônicos. Como tal, os transformadores planos estão sendo usados ​​em um número cada vez maior de indústrias que usam transformadores enrolados de fio tradicionais:

· Fontes de alimentação comutadas (SMPS) tanto AC / DC quanto DC / DC

· Aeroespacial, aviônica

·Eletrônicos de consumo

·Veículos elétricos

· Sistemas de energia industrial

· Inversores solares, geradores eólicos

· Sistemas de energia distribuída de telecomunicações

· Carregadores de bateria

· Iluminação LED

·Dispositivos médicos

· Eletrodomésticos

· Inversores de soldagem
