O que é energia VAC? Compreendendo a tensão CA, significado, aplicações e muito mais

Ao trabalhar com sistemas elétricos, muitas vezes você pode ver classificações de tensão como120 VCA, 230 VCA, ou240 VCA. Mas o que significa VAC e por que é importante nos sistemas de energia?

VAC significa Volts de corrente alternada.É uma unidade de medida usada para descrever o nível de tensão de um sistema elétrico de corrente alternada (CA). Ao contrário da corrente contínua (CC), onde o fluxo elétrico se move em apenas uma direção, a corrente alternada muda periodicamente de direção e é a forma padrão de eletricidade usada em residências, edifícios comerciais e redes de energia industriais.

Compreender a alimentação VAC é essencial para selecionar os componentes elétricos corretos, incluindotransformadores, fontes de alimentação, indutores e outros componentes magnéticos usados ​​em equipamentos eletrônicos modernos.



O que significa VAC?

VAC é uma abreviatura devolts CA (corrente alternada).

O termo contém duas partes importantes:

• V=volts, a unidade usada para medir a diferença de potencial elétrico.
• CA=Corrente Alternada, um tipo de corrente elétrica que inverte periodicamente a direção.

Portanto,VAC descreve o nível de tensão de uma fonte elétrica de corrente alternada.

Por exemplo:

• 120 VCAsignifica uma fonte de tensão CA de 120 volts.
• 230 VCAsignifica uma fonte de tensão CA de 230 volts.
• 480 VCAé comumente usado em sistemas elétricos-trifásicos industriais.

Quanto maior a classificação VAC, maior será a diferença de potencial disponível para conduzir a corrente elétrica através de um circuito.



Como funciona a energia VAC?

Num sistema de energia CA, a tensão não permanece constante. Em vez disso, segue uma forma de onda, geralmente uma onda senoidal, onde a tensão aumenta e diminui com o tempo.

O número de vezes que a forma de onda CA completa um ciclo por segundo é chamado de frequência, medida em Hertz (Hz).

As frequências CA comuns incluem:

• 50Hz– amplamente utilizado em muitos países da Europa, Ásia e África.
• 60Hz– comumente usado na América do Norte e em algumas outras regiões.

Por exemplo, uma etiqueta de energia mostrando:Entrada: 100-240 VCA, 50/60 Hz



significa que o dispositivo pode operar com fontes de alimentação CA variando de 100 volts a 240 volts e pode suportar frequências elétricas de 50 Hz e 60 Hz.

A maioria dos dispositivos eletrônicos não utiliza energia CA diretamente. Em vez disso, eles convertem a entrada VAC em energia DC através de componentes como:

• Transformadores
• Retificadores
• Reguladores de tensão
• Trocando fontes de alimentação

Esta conversão permite que circuitos eletrônicos sensíveis operem com segurança e eficiência.



VAC vs VDC: Qual é a diferença?

Uma das dúvidas mais comuns na engenharia elétrica é a diferença entre VAC e VDC.

Recurso	VAC	CCV
Nome completo	Volts de corrente alternada	Volts de corrente contínua
Direção Atual	Muda periodicamente	Flui em uma direção
Forma de onda	Geralmente onda senoidal	Nível de tensão constante
Freqüência	Geralmente 50 Hz ou 60 Hz	Normalmente 0Hz
Aplicativos comuns	Redes elétricas, edifícios, equipamentos industriais	Baterias, eletrônicos, circuitos de controle
Exemplos	120 VCA, 230 VCA, 480 VCA	5 VCC, 12 VCC, 24 VCC

Tanto VAC quanto VDC são essenciais em sistemas elétricos modernos. A energia CA é preferida para transmissão de eletricidade em longas distâncias, enquanto a energia CC é comumente usada dentro de dispositivos eletrônicos.



Classificações de tensão VAC comuns

Diferentes aplicações utilizam diferentes níveis de VAC dependendo dos padrões regionais e dos requisitos do equipamento.

O que é 120 VCA?

120 VCAé uma das classificações de tensão residencial mais comuns.

É amplamente utilizado para:

• Eletrodomésticos
• Sistemas de iluminação
• Equipamento de escritório
• Eletrônicos de consumo

Muitos dispositivos na América do Norte são projetados para operar com aproximadamente 120 VCA.

O que é 230 VCA?

230 VCAé comumente usado em sistemas elétricos residenciais e comerciais em muitos países.

As aplicações incluem:

• Eletrodomésticos
• Equipamento industrial
• Sistemas de energia comerciais
• Máquinas elétricas

Sistemas de tensão mais alta podem fornecer energia com mais eficiência porque podem transmitir a mesma quantidade de energia com corrente mais baixa.

O que é 480 VCA?

480 VCAé freqüentemente encontrado em ambientes industriais.

É comumente usado para:

• Motores grandes
• Sistemas de automação de fábrica
• Máquinas industriais
• Equipamentos elétricos-de alta potência

Os sistemas industriais costumam usar classificações VAC mais altas porque requerem quantidades significativas de energia elétrica.



Alimentação VAC monofásica vs trifásica

Os sistemas VAC geralmente podem ser divididos em energia monofásica-e trifásica-.

Alimentação VAC-monofásica

A energia CA-monofásica é comumente usada em residências e pequenas aplicações comerciais.

Os usos típicos incluem:

Iluminação

Computadores

Pequenos eletrodomésticos

Equipamento de escritório

Alimentação VAC trifásica-

A energia CA trifásica é usada principalmente em aplicações industriais porque fornece fornecimento de energia mais estável e eficiente.

As aplicações comuns incluem:

• Motores elétricos
• Equipamento de fabricação
• Sistemas de automação industrial
• Máquinas pesadas

Os sistemas-trifásicos geralmente oferecem melhor desempenho para aplicações-de alta potência em comparação com sistemas-monofásicos.

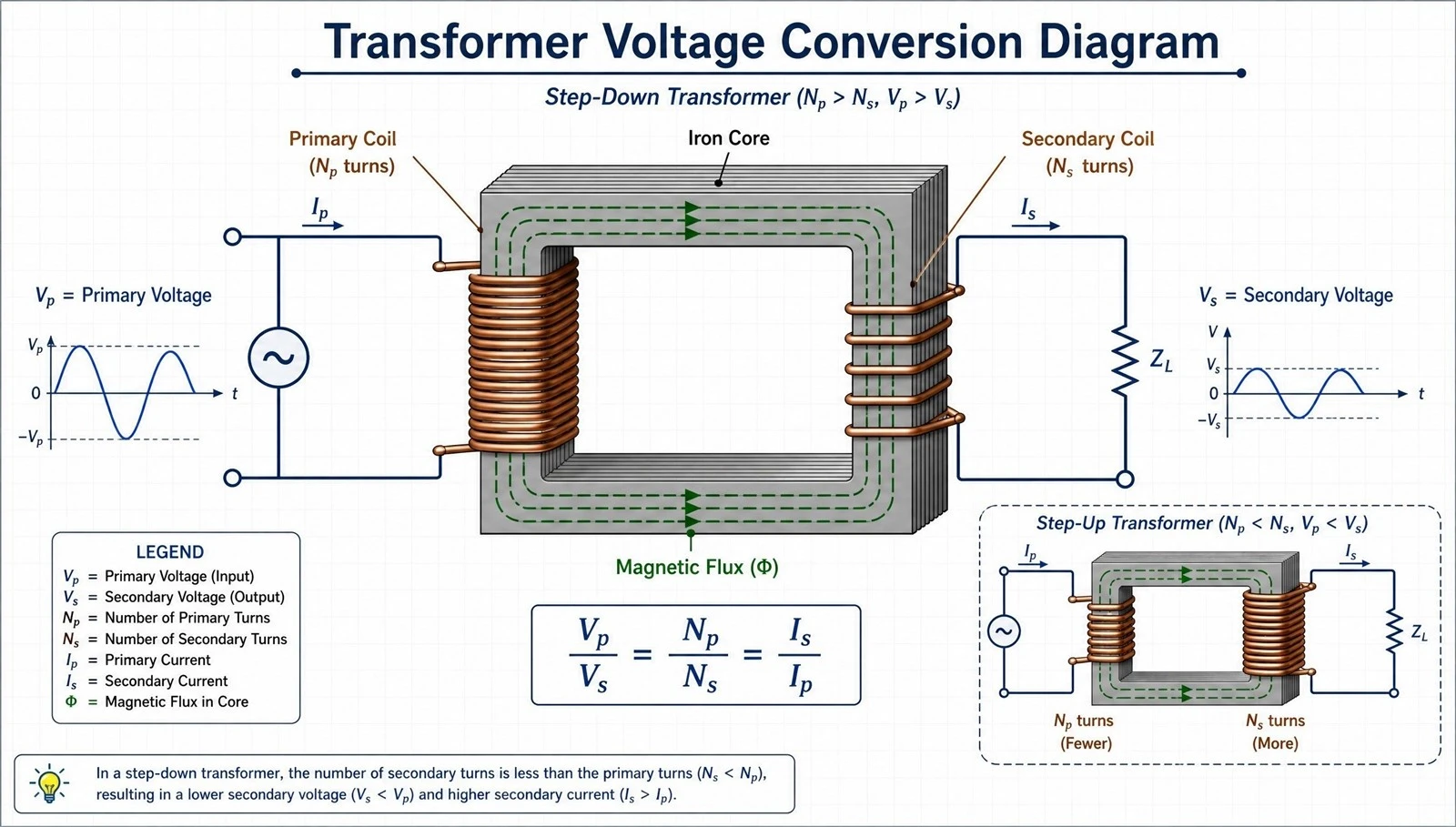

A relação entre energia VAC e transformadores

Os transformadores desempenham um papel crítico nos sistemas de energia VAC.

Um transformador é um componente elétrico que transfere energia entre circuitos por meio de indução eletromagnética. Pode aumentar ou diminuir os níveis de tensão CA dependendo dos requisitos do sistema.

Por exemplo:

• Um transformador-redutor reduz a alta tensão VAC para uma tensão mais baixa e mais segura.
• Um transformador-elevador aumenta a tensão para uma transmissão eficiente-de longa distância.

Muitos produtos eletrônicos usam transformadores para converter a energia CA recebida em um nível de tensão adequado.

Os exemplos incluem:

• Fontes de alimentação industriais
• Equipamento médico
• Sistemas de comunicação
• Eletrônicos de consumo
• Sistemas de controle

Para engenheiros que projetam equipamentos elétricos, selecionar o transformador correto com a classificação VAC apropriada é essencial para segurança, confiabilidade e eficiência.



Onde a energia VAC é usada?

A energia VAC está em toda parte nos sistemas elétricos modernos.

As aplicações comuns incluem:

Aplicações Residenciais

• Tomadas elétricas domésticas
• Sistemas de iluminação
• Utensílios de cozinha
• Equipamento de aquecimento e refrigeração

Aplicações Comerciais

• Prédios de escritórios
• Centros de dados
• Sistemas de varejo
• Equipamento HVAC

Aplicações Industriais

• Automação de fábrica
• Acionamentos motorizados
• Equipamento de produção
• Painéis de controle

Equipamentos Eletrônicos

Muitos dispositivos eletrônicos recebem entrada VAC, mas operam internamente usando energia CC.

Os exemplos incluem:

• Computadores
• Carregadores
• Controladores industriais
• Dispositivos de comunicação



Por que é importante compreender o VAC?

Compreender as classificações VAC ajuda engenheiros e técnicos a:

Selecione os componentes corretos

Os componentes elétricos devem atender aos requisitos de tensão do sistema. O uso de componentes com classificações de tensão incorretas pode causar falha no equipamento ou riscos à segurança.

Melhore a eficiência do sistema

A seleção adequada da tensão ajuda a reduzir a perda de energia e melhora o desempenho geral do sistema.

Garanta a segurança elétrica

Diferentes níveis de VAC exigem diferentes considerações de isolamento, proteção e design.

Projete sistemas de energia confiáveis

Os engenheiros usam especificações VAC ao projetar transformadores, fontes de alimentação e equipamentos elétricos.

Perguntas frequentes sobre energia VAC

VAC é o mesmo que AC?

Não exatamente.

AC descreve o tipo de corrente elétrica, enquanto VAC descreve a medição de tensão de um sistema elétrico AC.

Por exemplo, a eletricidade de uma tomada de parede é CA e sua voltagem pode ser classificada como 120 VCA ou 230 VCA.

120 VCA é perigoso?

Sim.

Embora 120 VCA seja comumente usado em ambientes residenciais, ainda pode causar choques elétricos graves. Procedimentos de segurança adequados e proteção elétrica devem sempre ser seguidos.



Um dispositivo pode funcionar com diferentes classificações de VAC?

Alguns dispositivos podem operar em uma ampla faixa de VAC.

Por exemplo, um adaptador de energia rotulado100-240 VCApode se ajustar automaticamente a diferentes tensões de entrada. No entanto, o equipamento deve sempre ser operado dentro da faixa de tensão especificada.



Como o VAC se torna DC?

Muitos dispositivos eletrônicos utilizam um processo de conversão de energia:

A entrada 1.VAC entra na fonte de alimentação.

2.Um transformador ajusta o nível de tensão.

3.Um retificador converte CA em CC.

4. Os reguladores fornecem tensão de saída estável.

Este processo permite a circulação eletrônicarecursos para receber energia DC segura e confiável.



Conclusão

A potência VAC refere-se ao nível de tensão de um sistema elétrico de corrente alternada. É um conceito fundamental usado em aplicações de energia residenciais, comerciais e industriais.

Compreender o VAC ajuda os engenheiros a selecionar componentes elétricos adequados, projetar sistemas de energia confiáveis ​​e melhorar a segurança e o desempenho dos equipamentos.

Desde a electrónica doméstica até à maquinaria industrial, a energia VAC funciona em conjunto com transformadores, indutores e tecnologias de conversão de energia para fornecer a energia necessária aos sistemas eléctricos modernos.

Para empresas que desenvolvem equipamentos elétricos ou soluções de energia, escolher os componentes de tensão CA corretos é fundamental para alcançar confiabilidade e eficiência-de longo prazo.
