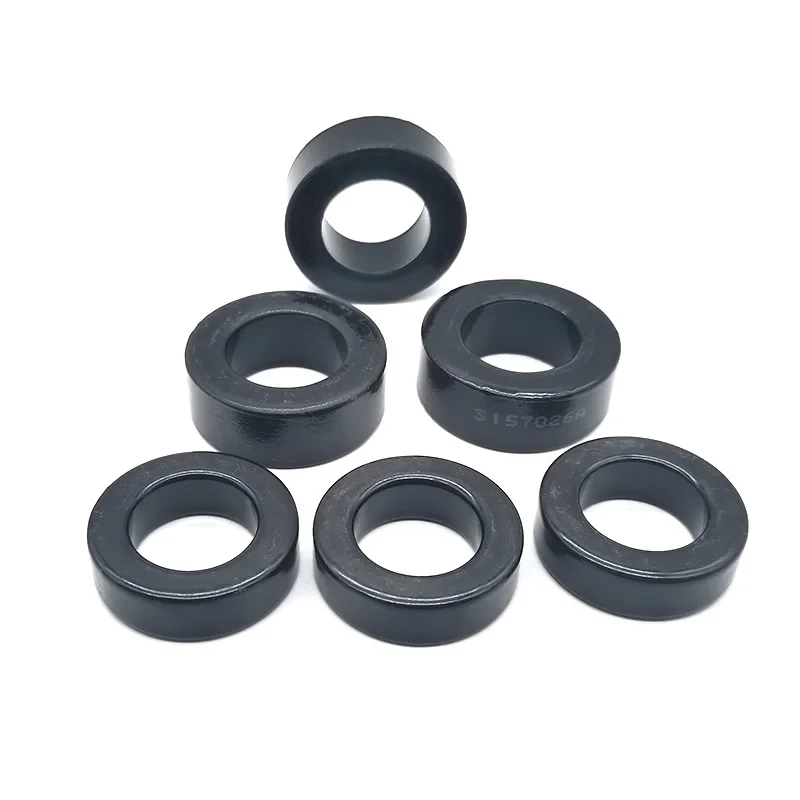

Núcleo de silício toroidal
2, preço competitivo

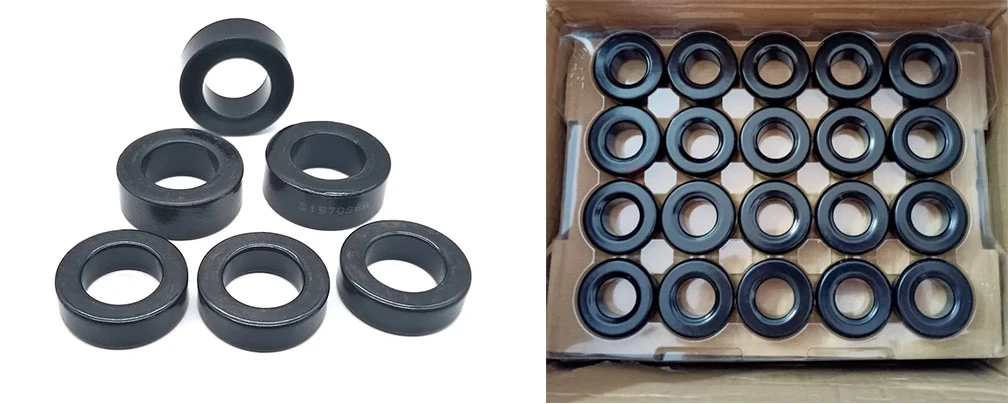

3, embalagem segura
Descrição
Parâmetros técnicos
Fornecendo componentes eletrônicos e passivos de qualidade e padrão-fabricados pelo cliente, núcleo de silício toroidal e produtos de solução, a Fullstar Electronics é um fabricante e fornecedor líder de núcleo de silício toroidal na China. bem-vindo ao núcleo de silício toroidal de eletrônicos por atacado de nossa fábrica.
Descrição dos produtos
Núcleo de silício toroidal(muitas vezes referido como núcleo de aço de silício toroidal) é um componente magnético altamente eficiente amplamente utilizado em eletrônica de potência e engenharia elétrica. Abaixo está uma introdução detalhada a este núcleo, seguida por uma comparação abrangente com outros tipos principais de núcleos magnéticos.
1. Introdução ao núcleo de silício toroidal
- Estrutura e Material: é um núcleo contínuo e contínuo em forma de anel-(toroidal) fabricado por tiras de aço silício laminadas a frio de alta-qualidade-(normalmente com menos de 0,35 mm de espessura).
- Principais vantagens:
- Alta eficiência e baixa perda: O caminho magnético contínuo alinha-se perfeitamente com as linhas de fluxo magnético, eliminando as lacunas de ar encontradas nos núcleos laminados tradicionais. Isto reduz a energia de excitação e a perda do núcleo em aproximadamente 25%, alcançando eficiências de conversão elétrica superiores a 95%.
- Baixo fluxo de vazamento e EMI: a estrutura de circuito-fechado confina o campo magnético quase inteiramente dentro do núcleo, resultando em radiação e interferência eletromagnética externa extremamente baixas.
- Baixo ruído: A ausência de entreferros e o uso da tecnologia de impregnação a vácuo tornam o núcleo estruturalmente rígido, reduzindo significativamente a vibração e o zumbido audível.
- Tamanho compacto: para uma determinada capacidade de energia, seu volume e peso podem ser reduzidos em cerca de 50% em comparação com núcleos E-I tradicionais.
- Aplicações Típicas: equipamentos de áudio de alta-fidelidade, amplificadores de potência, dispositivos médicos, inversores solares e transformadores de energia em geral.
2. Comparação de núcleos magnéticos
Os núcleos magnéticos são geralmente avaliados com base em suamateriaiseformas estruturais. Abaixo está uma comparação dos núcleos de silício toroidais com outras opções convencionais.
A. Comparação de materiais: silício toroidal vs.
| Material principal | Características principais | Aplicações Típicas |
|---|---|---|
| Aço Silício (Toroidal) | Densidade de fluxo de alta saturação (1,5-2,0T), baixa permeabilidade, adequada para baixas frequências (por exemplo, 50/60Hz). | Transformadores de potência, indutores-de baixa frequência. |
| Ferrita | Alta resistividade, baixa perda-de alta frequência, baixa densidade de fluxo de saturação. Custo-efetivo. | Fontes de alimentação comutadas, filtros EMI, circuitos de RF. |
| Pó de Ferro | Alta densidade de fluxo de saturação, excelente tolerância à polarização CC (anti{0}}saturação), entreferro distribuído. | Indutores PFC, bobinas de armazenamento de energia, conversores-CC CC. |
| Amorfa/Nanocristalina | Perda de núcleo ultra{0}}baixa, alta permeabilidade, excelente desempenho-de alta frequência. | OBCs-EV de última geração, sensores de corrente de precisão, fontes de alimentação-de alta eficiência. |
B. Comparação Estrutural: Toroidal vs. Outros
| Estrutura Central | Vantagens | Desvantagens | Aplicações Típicas |
|---|---|---|---|
| Núcleo Toroidal | Caminho magnético fechado, menor fluxo de vazamento, alta eficiência, tamanho compacto. | O enrolamento é difícil e caro; não é adequado para indutores de armazenamento de energia que requerem entreferros. | Transformadores de-alta frequência, bobinas-de modo comum, transformadores de áudio. |
| E-Núcleo / EI{1}}Núcleo | Fácil de enrolar, fácil de adicionar entreferros para ajuste de indutância, excelente dissipação de calor e baixo custo. | Caminho magnético aberto leva a maior fluxo de vazamento; requer blindagem EMI. | Transformadores de potência chaveados, indutores-de alta potência. |
| Núcleo PQ/RM | Relação volume{0}}para{1}}potência otimizada, melhor dissipação de calor do que toróides, baixo fluxo de vazamento. | Custo mais elevado, requer ferramentas de enrolamento especializadas. | Fontes de alimentação chaveadas de alto-desempenho e módulos de energia compactos. |
| Núcleo do Pote | Melhor blindagem EMI (estrutura totalmente fechada). | Má dissipação de calor, custo mais alto. | Imagens médicas, circuitos de RF sensíveis. |
Resumo para Seleção
- Para potência e áudio-de baixa frequência: EscolherNúcleos de silício toroidaispor sua alta eficiência, baixo ruído e tamanho compacto.
- Para alta-frequência e sensibilidade a custos: EscolherFerritamateriais emE-Tipo ou PQestruturas para fácil fabricação e boa dissipação de calor.
- Para alta corrente CC e armazenamento de energia: EscolherPó de Ferromateriais, pois resistem bem à saturação.
- Para máxima eficiência e aplicações de{0}}alta tecnologia: EscolherNanocristalino/Amorfomateriais, apesar do seu custo mais elevado.
